MNR 350 – G620

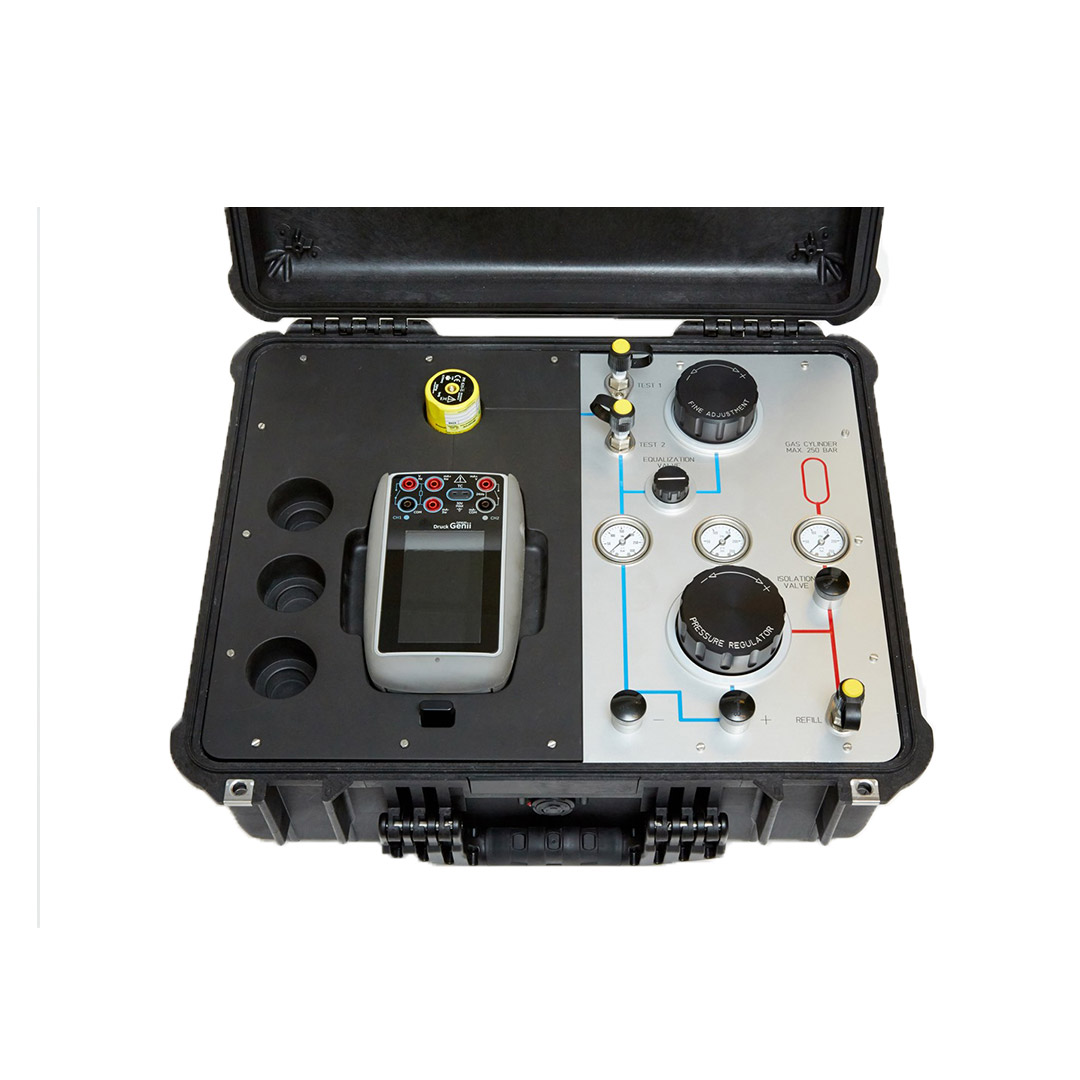

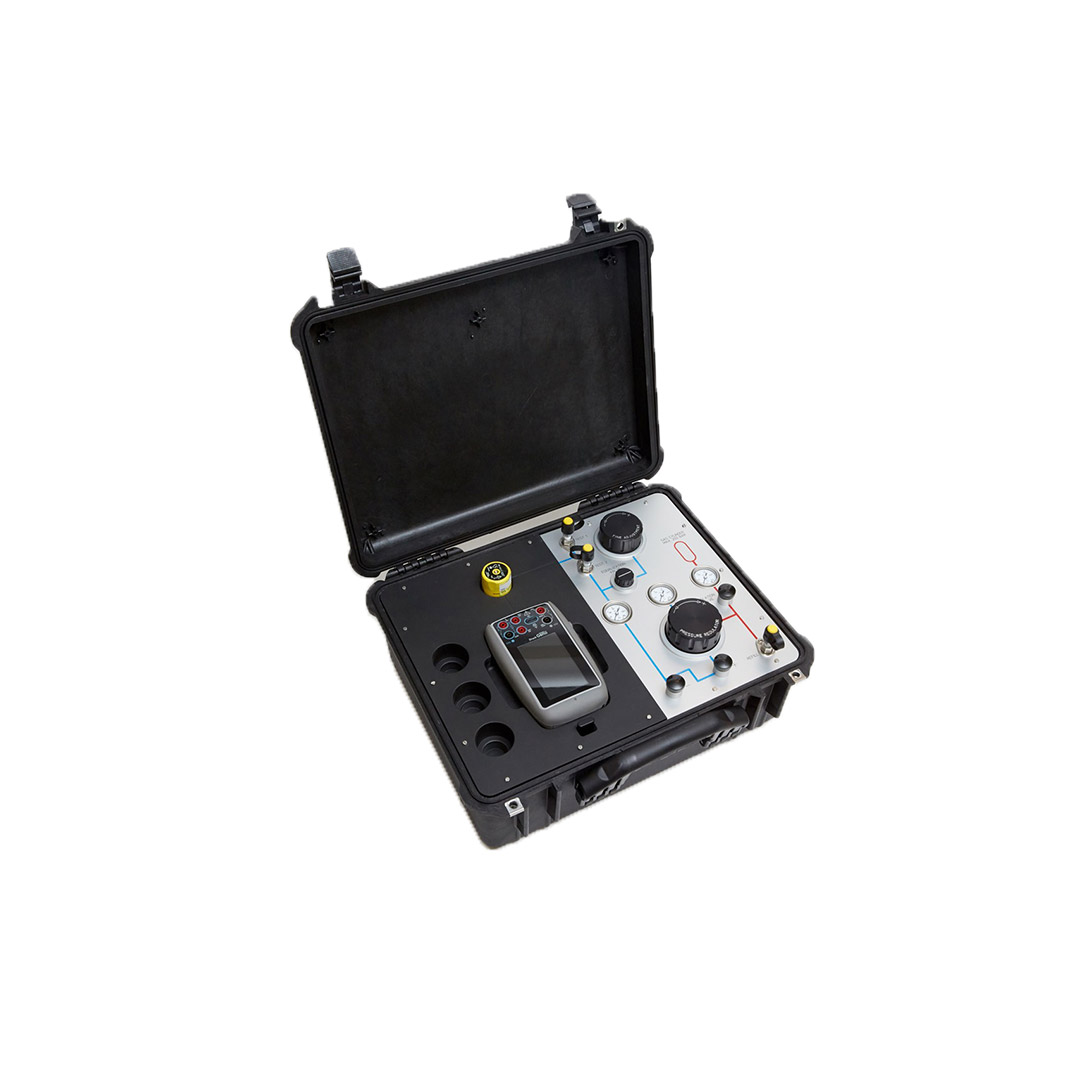

Minerva MNR 350 - G620 - der portable Koffer zur pneumatischen Hochdruck-Kalibrierung bis 200 bar auch in EX-Bereichen

MNR 350 – G620: ab 7.562,– € (ohne Messsystem)

MNR 350 – G620(ex): ab 7.562,– € (ohne Messsystem)
MNR 350 – G620 mit DRUCK DPI620G + PM620: Komplettpreise auf Anfrage

Tipp: Wir bieten den Minerva MNR 350 – G620 günstig im Set mit dem PM 620 oder für den MNR 350-G620(Ex) mit dem eigensicheren PM 620S und dem Kalibrator DPI 620 Genii oder der eigensicheren Ausführung DPI 620 Genii-IS an. Kombinieren Sie die neuen DRUCK TERPS PM620T mit dem Minerva MNR350 und erreichen Sie Genauigkeiten bis zu +/- 0,0125 % v. E. (1 Jahr).

Sparen Sie gegenüber dem Einzelkauf. Wir erstellen Ihnen gerne ein Angebot.

Mit diesem Kalibriersystem können Sie Kalibrierungen im Hochdruckbereich bis 200 bar schnell und sicher an unterschiedlichen Standorten durchführen und Ihre Effizienz steigern. Der Koffer wird traditionell in der Gasindustrie und bei Gasversorgern für die saubere Überprüfung von Gasverteilnetzen eingesetzt. Eine ATEX-zertifizierte Variante ist verfügbar.
Die Druckversorgung erfolgt durch einen integrierten, nachfüllbaren Druckbehälter, der mit einem Druck bis zu 280 bar gefüllt werden darf.
Zur Druckmessung eingesetzt wird ein Messsystem von DRUCK, bestehend aus dem austauschbaren Druckmodul PM 620 und dem Kalibrator DPI 620 Genii.

Eigenschaften
  • Mobile Hochdruckkalibrierung bis 200 bar pneumatisch auch in EX – Bereichen
  • ATEX – zertifizierte Variante MNR 350-G620 (Ex) verfügbar
  • Konzipiert für den Einsatz in der Gasindustrie und bei Gasversorgern für die saubere und schnelle Überprüfung von Gasverteilnetzen
  • Unkompliziert , kompakt und einfach anwendbar

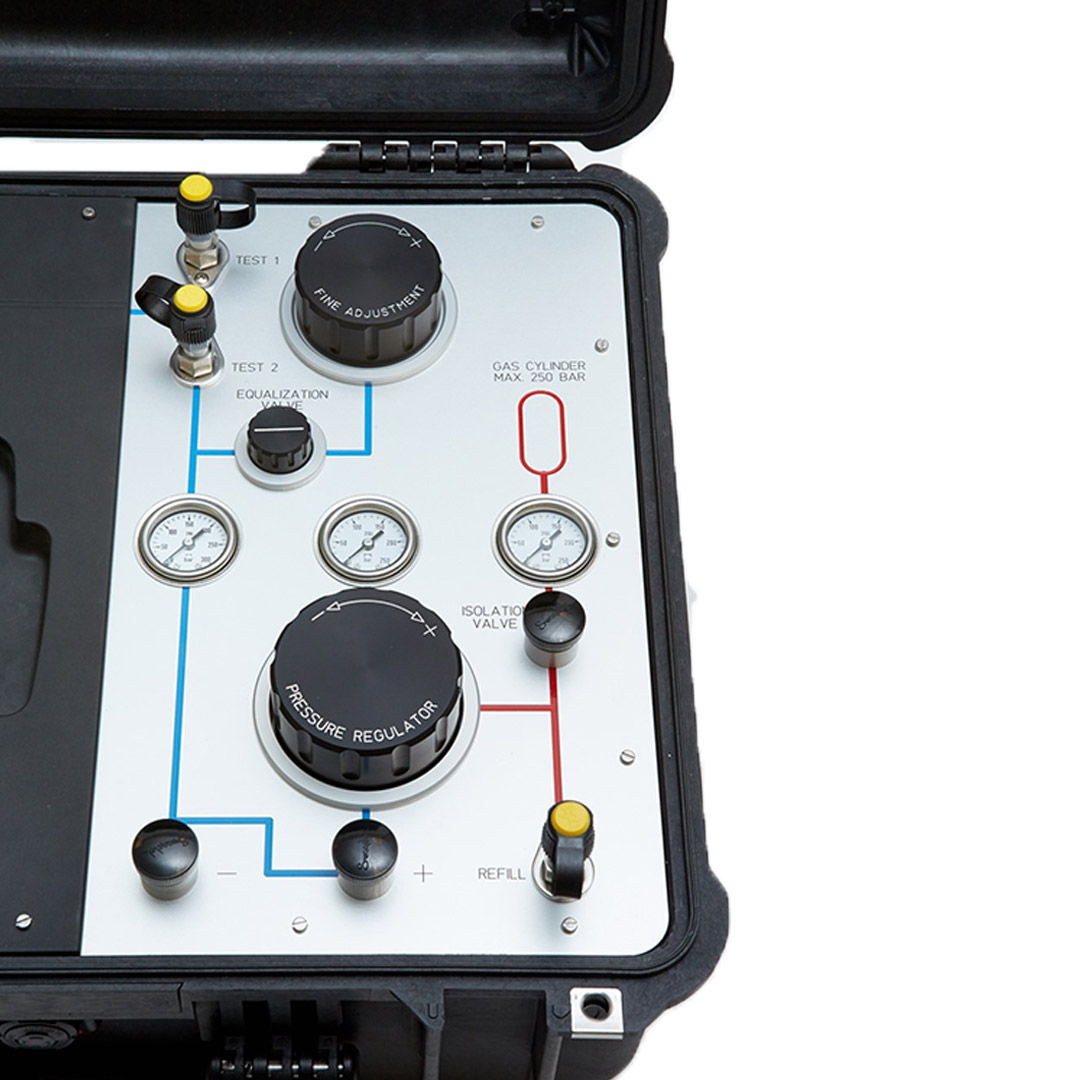

  • Präzise Steuerung des Prüfdrucks durch Luftmengenregler mit Druckausgleich
  • Geschützt gegen unzulässigen Überdruck
  • Zwei Prüfanschlüsse
x
Technische Daten

Druckerzeugung (mittels Pumpstationen):

  • PV 621-IS: 95 % Vakuum bis 20 bar (pneumatisch)
  • PV 622-IS: 95 % Vakuum bis 100 bar (pneumatisch)
  • PV 623-IS: 0 bis 1000 bar (hydraulisch)

Druckmessung (per Druckmodul PM 620-IS):

  • 16 Messbereiche zwischen 25 mbar und 200 bar im Relativdruckbereich
  • 15 Messbereiche zwischen 350 mbar und 1000 bar im Absolutdruckbereich
  • Die Absolutdruckmessbereiche zwischen 10 und 1000 bar können per Umschaltung am Messgerät auf dem Umgebungsdruck referenzieren
  • Genauigkeit bis zu 0,005 % v. E.

Druckmessung (per TERPS-Druckmodul PM 620TS):

  • 7 Messbereiche zwischen 1,2 bar und 100 bar Absolutdruck
  • Die Absolutdruckmessbereiche können per Umschaltung am Messgerät auf dem Umgebungsdruck referenzieren.
  • 25 Druckeinheiten auswählbar
  • Genauigkeit bis zu 0,004 % v. E.

Elektrische Funktionen (Messen):

  • 4 Messbereiche DC Spannung: ± 200 mV; ± 2000 mV; ± 20 V; ± 30 V
  • 2 Messbereiche DC Strom: ± 20 mA; ± 55 mA
  • 55 mA Messbereich: Zuschaltung einer 24 oder 28 V Schleifenspannung möglich (max. 30 mA)
  • 4 Messbereiche DC Widerstand: 0 bis 400 Ω ; o bis 4000 Ω (True, 4-Wire)
  • 2 Messbereiche Frequenz: 0 bis 1000 Hz; 1 kHz bis 50 kHz; 0 bis 999999 CPM, 0 bis 999999 CPH
  • Trigger Level automatisch oder manuell 0 bis 20 V
  • Anzeige der Messwerte in Min/ Max/ Avg

Thermoelemente und Widerstandsthermometer (Messen):

  • Thermoelement: -10 bis 100 mV
  • Thermoelement TC: Typ B, E, J, K, L, N, R, S, T, U, C, D
  • Widerstandsthermometer RTD: Pt 50, PT 100, Pt 200, Pt 500, Pt 1000, Cu 10, D 100, Ni 100, Ni 120

Elektrische Funktionen (Geben):

  • DC Spannung: 0 bis 200 mV, 0 bis 2000 mV, 0 bis 20 V (12 V) bei 3 mA max.
  • DC Strom: 0,2 bis 24 mA (bei externer oder interner Stromschleifenversorgung von 24 oder 28 V)
  • DC Widerstand: 0 bis 400 Ω (max. 0,1 A; 0,5 A), 400 bis 2000 Ω (max 0,05 mA)
  • Frequenz: 0 bis 50 kHz, Wellenform Rechteck, Sinus- oder Dreieick, 0 bis 999999 CPM, 0 bis 999999 CPH

Thermoelemente und Widerstandsthermometer (Geben):

  • Thermoelement: -10 bis 100 mV
  • Thermoelement TC: Typ B, E, J, K, L, N, R, S, T, U, C, D
  • Widerstandsthermometer RTD (2, 3 und 4-Leiter): Pt 50, PT 100, Pt 200, Pt 500, Pt 1000, Cu 10, D 100, Ni 100, Ni 120
x
